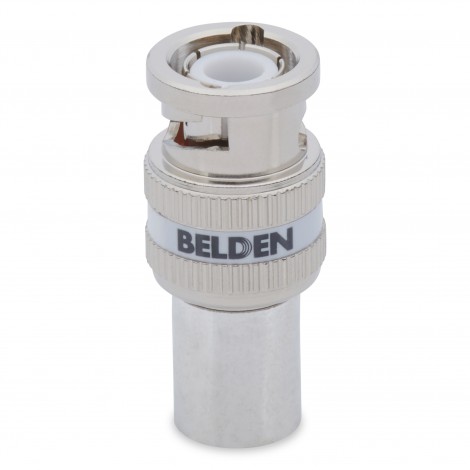

BELDEN BNC 동축 커넥터 벨덴 4794RBUHD3 Series 7, 12GHz, UHD, > 벨덴 동축
방송국 스튜디오, 4K/8K 중계차, 전문 포스트 프로덕션 및 첨단 영상 송출 설비에 표준으로 채택되는 Belden 정품 12GHz 4K UHD 1-Piece BNC 압착 커넥터입니다.
Belden 4794R(16 AWG RG-7 규격 12G-SDI 동축 케이블)과 물리적·전기적으로 완벽하게 매칭되도록 정밀 가공되었으며, 특허받은 1-Piece 일체형 압착 설계와 초후육 순금 도금 핀을 적용하여 12GHz 고주파 대역에서도 신호 반사 손실(Return Loss)을 극소화하고 SMPTE ST 2082-1 규격을 완벽히 충족합니다. 본 상품은 1팩(50개입) 포장 사양입니다.
1. 물리적 및 구조 사양
| 제조사 / 모델명 | BELDEN / 4794RBUHD3 |
|---|---|
| 커넥터 유형 | BNC 수형 플러그 (Male BNC Plug) |
| 신호 규격 대역 | 12G-SDI 4K UHD Broadcast (최대 12 GHz 지원) |
| 구조 방식 | 1-Piece Compression (일체형 압착 방식) |
| 호환 대상 케이블 | Belden 4794R (16 AWG RG-7 규격 12G-SDI 케이블) |
| 바디 재질 및 도금 | 황동(Brass) / 고내구성 니켈 도금 (Nickel Plated) |
| 중심 핀 재질 및 도금 | 인청동(Phosphor Bronze) / 초후육 순금 도금 (Gold Plated) |
| 내부 절연체 재질 | PTFE (테플론 고주파 절연체) |
| 기본 공급 포장 단위 | 1 팩 (50 개입 벌크 팩) |
2. 전기적 및 고주파 RF 특성 사양
| 특성 임피던스 (Impedance) | 75 Ω 정밀 매칭 |
|---|---|
| 주파수 동작 범위 | DC ~ 12 GHz |
| 반사 손실 (Return Loss @ 6 GHz) | ≥ 23 dB (6 GHz 4K 송출 규격 만족) |
| 반사 손실 (Return Loss @ 12 GHz) | ≥ 15 dB (12 GHz 풀 4K 초고주파 규격 만족) |
| 정격 전압 (Voltage) | 500 V RMS |
| 절연 저항 (Insulation Res.) | ≥ 5,000 MΩ Minimum |
| 케이블 결합 인장 유지력 | ≥ 60 Lbs (약 27.2 kg) 이상 |
| 탈착 내구성 (Mating Cycles) | 500회 이상 착탈 보장 |
| 사용 운용 온도 범위 | -40°C To +60°C |
3. 규격 및 방송 표준 인증 (Compliances)
| SMPTE 방송 표준 규격 | SMPTE ST 2082-1 (12G-SDI), SMPTE ST 2081-1 (6G-SDI), SMPTE ST 424 (3G-SDI) |
|---|---|
| 커넥터 기구 인터페이스 | MIL-STD-348 BNC 인터페이스 표준 부합 |
| 환경 및 안전 규제 | EU RoHS3 (Directive 2015/863/EU) 충족, REACH 준수, CE Mark |
Q1. 일반 3G-SDI용 BNC 커넥터와 4794RBUHD3(12G-SDI 전용) 커넥터의 차이는 무엇인가요?
A. 12 GHz 초고주파에서의 반사 손실(Return Loss) 보장 여부와 물리적 치수 차이입니다.
일반 3G-SDI 커넥터는 3 GHz 이상의 고주파 신호에서 임피던스 불일치로 인한 신호 반사 손실이 커져 4K 영상 전송 시 화면 블랙아웃이나 지터 에러가 발생합니다. 4794RBUHD3은 12 GHz까지 전 구간 정밀 75Ω을 유지하도록 설계되었으며, 특히 굵은 RG-7 규격(외경 약 8.13 mm)인 Belden 4794R 케이블 전용으로 가공되어 체결 오차가 전혀 없습니다.
Q2. 4794RBUHD3 단말 가공 시 필요한 전용 압착 툴과 스트리퍼는 무엇인가요?
A. 벨덴 순정 압착 툴(CPLCRBC-BR)과 RG-7 전용 스트리퍼를 사용해야 합니다.
1-Piece 일체형 압착 커넥터이므로 케이블 피복을 규격 치수에 맞춰 탈피한 뒤, 커넥터에 완전히 밀어 넣고 Belden CPLCRBC-BR(또는 호환 RG-7 1-Piece 컴프레션 툴)로 한 번만 눌러주면 중심 핀과 외피가 완벽하게 동시 압착됩니다.
