1500m(롤) 벨덴3106A 미터당 ₩5,400 벨덴케이블 3106A BELDEN 3106A 1Pr 22AWG + 1C 22AWG RS-485 > 벨덴케이블 RS485
공장 자동화 PLC, SCADA 분산 제어, 빌딩 관제(BAS/BMS) 및 고노이즈 플랜트 현장의 Modbus/RS-485 시리얼 통신에 표준으로 채택되는 Belden 정품 통신 케이블입니다.
22 AWG 120Ω 특성 임피던스 트위스트 페어 1쌍과 독립 신호 접지선(Signal Ground Conductor) 1가닥이 복합된 1.5Pair 구조를 적용하였으며, Beldfoil® 100% 호일과 65% 주석동 편조의 이중 차폐로 강력한 전자기 간섭(EMI/RFI) 차단 및 최대 1500m 대규모 간선 포설을 완벽히 지원합니다.
1. 물리적 및 구조 사양
| 제조사 / 모델명 | BELDEN / 3106A |
|---|---|

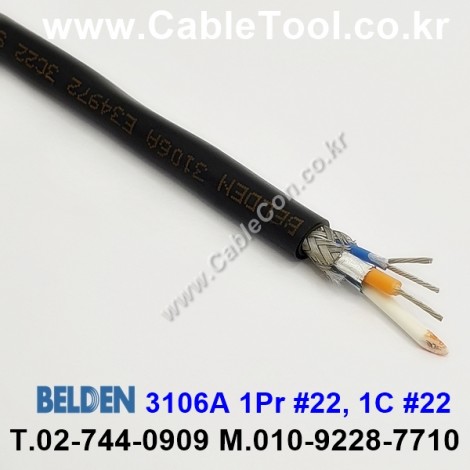

| 케이블 구조 분류 | 1.5 Pair (1 Pair + 1 Conductor) 트위스트 페어 + 접지선 |
| 도체 규격 및 재질 | 22 AWG ($7 \times 30$) / 주석도금 구리 연선 (Tinned Copper) |
| 페어 절연체 재질 / 두께 | Datalene® 발포 고밀도 PE (FHDPE) / 0.033 in (0.84 mm) |
| 독립 접지선 절연 재질 | PVC / 0.017 in (0.43 mm) |
| 심선 색상 식별 | 페어: White/Orange & Orange/White, 독립선: Blue/White |

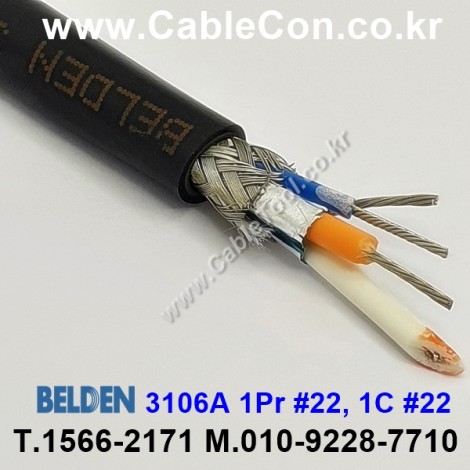

| 차폐 구조 (Shielding) | Beldfoil® 호일 100% + 주석도금 구리 편조 65% 이중차폐 |
| 드레인 와이어 (접지선) | 22 AWG ($7 \times 30$), 주석도금 구리 연선 (TC) |
| 외피 재질 / 색상 | 내유·내자외선 PVC (두께 0.047 in / 1.2 mm) / Black (검정) |
| 케이블 완성 외경 (Nominal OD) | 0.310 in (7.87 mm) Nominal |

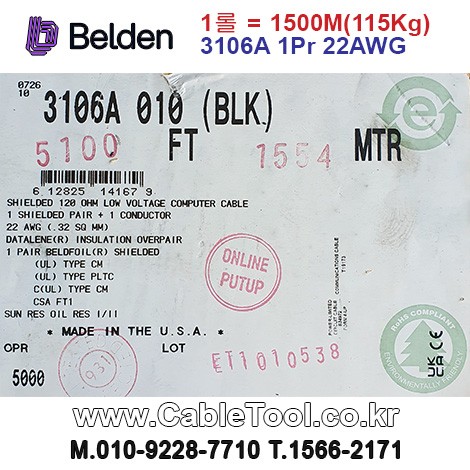

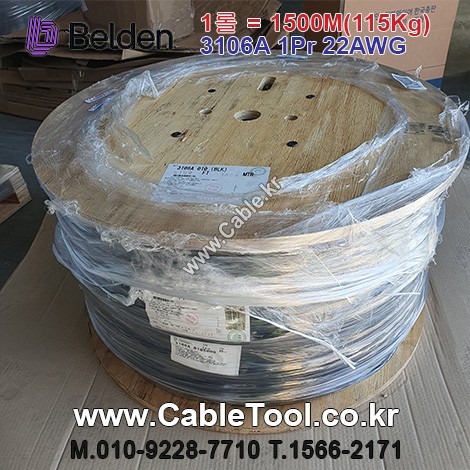

| 포장 규격 (Package) | 1,500 m (약 5,000 ft) 대형 우든 드럼 릴 |
2. 전기적 및 전송 특성 사양
| 특성 임피던스 (Impedance) | 120 Ω ± 12 Ω (@ 1 MHz) |
|---|---|
| 상간 정전용량 (심선-심선) | 11.0 pF/ft (36.1 pF/m) Nominal @ 1 kHz |
| 차폐간 정전용량 (심선-차폐) | 20.9 pF/ft (68.6 pF/m) Nominal @ 1 kHz |
| 공칭 전파 속도 (NVP) | 78 % |
| 도체 직류 저항 (DCR) | 14.7 Ω / 1,000ft (48.2 Ω/km) @ 20°C |
| 차폐 외피 직류 저항 | 2.8 Ω / 1,000ft (9.19 Ω/km) @ 20°C (초저저항 접지) |
| 정격 전압 (Voltage) | 300 V RMS (UL PLTC, UL CM) |
| 최소 곡률 반경 (Bend Radius) | 3.6 in (약 91 mm) 설치 시 |
| 사용 운용 온도 범위 | -20°C To +60°C |
3. 규격 및 안전 인증 (Compliances)
| NEC / UL 규격 인증 | UL Type PLTC (트레이 케이블), UL Type CM, NEC Art. 725/800 |
|---|---|
| CEC / C(UL) 인증 | C(UL) Type CM |
| 화재 시험 표준 (Flammability) | UL 1685 트레이 연소 시험 통과, CSA FT1, IEC 60332-1-2 |
| 특수 환경 저항성 | Sunlight Resistance (옥외 노출 적합), Oil Res II (UL 1277 내유 표준 통과) |
| 환경 및 유럽 표준 규제 | EU RoHS3 (Directive 2015/863/EU), REACH 준수, CE Mark |
Q1. 일반 1Pair 케이블(Belden 9841) 대비 3106A(1.5Pair)를 써야 하는 이유는 무엇인가요?
A. RS-485 통신 표준에서 필수적인 'Signal Common(공통 신호 접지선)'을 제공하기 때문입니다.
RS-485는 완벽한 2선식 통신이 아니며, 장거리 배선 시 송수신 장비 간의 지락 접지 전위차로 인해 통신 칩(트랜시버)이 파손되거나 데이터 에러가 발생합니다. BELDEN 3106A는 데이터선 1페어 외에 독립된 절연 도체 1선(Blue/White)이 포함되어 있어 이를 신호 접지선으로 연결함으로써 접지 전위차를 동기화하고 가장 완벽한 무결점 통신을 구현합니다.
Q2. 1500m 대용량 릴 포장의 특징과 현장 배선 시 이점은 무엇인가요?
A. 간선 구간에서 중간 조인트(접속) 없는 원라인 직결 포설이 가능합니다.
일반적인 305m(1000ft) 또는 500m 포장은 장거리 플랜트 배선 시 중간에 중계 단자대나 접속 박스를 거쳐야 하므로 신호 반사 및 노이즈 유입의 원인이 됩니다. 본 1500m 연속 드럼 스풀은 대형 공장, 태양광 발전소, 스마트 팜 등 장거리 간선을 한 번에 연결하여 신호 감쇠를 원천 차단하고 공사 기간과 부자재 비용을 획기적으로 줄여줍니다.
