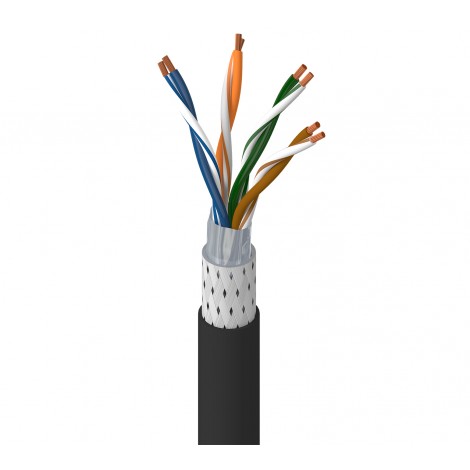

BELDEN BE43800 (RailTuff® Cat 5e Gigabit SF/UTP 철도차량 전용 고신뢰성 통신 케이블)

유럽 및 국제 철도 차량 인증 규격을 완벽히 충족하는 기가비트(1Gbps) 데이터 전송용 RailTuff® 이더넷 케이블입니다.
가혹한 환경의 진동, 기계적 충격 및 심한 전자기 노이즈 환경에 노출되는 철도 및 모빌리티 내부 시스템의 핵심 백본망 구축에 최적화되어 있습니다.

• 강력한 SF/UTP 이중 차폐 (Foil + 85% Braid): 알루미늄 호일 차폐와 주석도금 구리 편조(85% 차폐율) 구조가 모터 유도 기전력 및 인버터 노이즈를 완벽 차단하여 기가비트 데이터 무결성을 보장합니다.
• 전자빔 가교 LSZH (Crosslinked e-beam) 피복: 최고 수준의 유럽 난연 규격(EN 45545-2 HL1-3)을 획득한 특수 외피를 채택하여 화재 시 유독가스 배출(Halogen-Free)이 전혀 없고 화염 확산을 자가 차단합니다.
• 진동에 강한 연선 도체 구조: 26 AWG ($19 \times 38$) 고유연성 연선(Stranded Bare Copper) 타입을 적용하여 차량 주행 시 발생하는 미세 진동 및 굴곡 스트레스로 인한 단선을 원천 방지합니다.
• 광광범위한 운용 온도 (-40°C ~ +90°C): 극한의 극지방 환경부터 고열의 열차 내부 가설 환경까지 폭넓은 열적 안정성을 유지하여 중단 없는 네트워크 통신을 유지합니다.

• 철도 차량 백본망 (TCN): IEC 61375 및 IEC 62580 국제 표준 기반의 차량 통신망 및 온보드 이더넷 백본
• 승객 안내 및 멀티미디어 시스템 (PIS): 기차 내 고해상도 CCTV 모니터링, 안내 방송, 멀티미디어 인포테인먼트 장치 결선
• 차량 제어 및 모니터링 (TCMS): 주행 기록 장치, 멀티 센서 데이터 로깅 및 중앙 제어 컴퓨터 장비 연결
• 가혹한 특수 모빌리티: 버스, 중장비, 군용 차량 및 실외 노출형 산업용 산업 기가비트 네트워크 솔루션

1. 물리적 및 구조 사양

2. 전기적 및 기계적 특성 사양

3. 국제 철도 표준 인증 규격 (Compliances)
