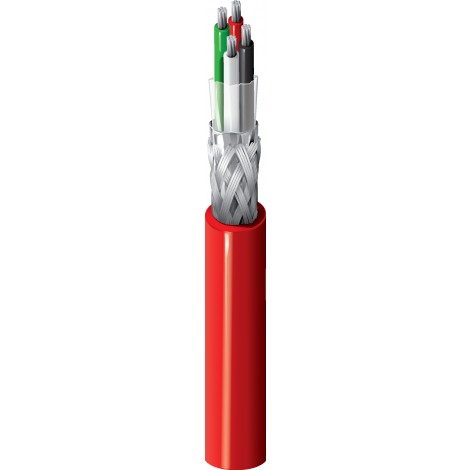

BELDEN 83504 0021000 > 벨덴케이블 제어
빌딩 공조 공간(Plenum) 가설 및 화학 공정, 가혹 환경 제어 판넬 시스템에 특화된 고성능 인스트루멘테이션 케이블입니다.
최고 등급의 불소수지(FEP) 절연 및 외피를 채택하여 우수한 난연성(CMP)과 내유·내화학 성능을 발휘하며, 콤팩트한 외경으로 협소한 관로 배선에 최적화되어 있습니다.
1. 물리적 및 구조 사양
| 제조사 / 모델명 | BELDEN / 83504 |
|---|---|
| 선수 구성 | 4 코어 (4 Conductors) |
| 도체 규격 및 재질 | 24 AWG ($7 \times 32$) / 주석도금 구리 연선 (Tinned Copper) |
| 절연체 재질 / 두께 | FEP (Fluorinated Ethylene Propylene, 불소수지) / 0.006 in |
| 심선 식별 색상 | Black, White, Red, Green |
| 차폐 재질 (Shielding) | Beldfoil® (알루미늄-폴리에스터 테이프 100% 전면 차폐) |
| 드레인 와이어 (접지선) | 24 AWG ($7 \times 32$), 주석도금 구리 (TC) |
| 외피 재질 / 색상 | FEP (Fluorinated Ethylene Propylene, 테프론 계열) / Red (적색) |
| 케이블 외경 (Nominal OD) | 0.119 in (3.02 mm) - 초슬림 컴팩트 외경 |
2. 전기적 특성 사양
| 정격 전압 (Voltage) | 300 V RMS (UL 규격 표준 기준) |
|---|---|
| 상간 정전용량 (심선-심선) | 35 pF/ft (@ 1 kHz) |
| 차폐간 정전용량 (심선-차폐) | 65 pF/ft (@ 1 kHz) |
| 도체 직류 저항 (DCR) | 24 Ω / 1,000ft (@ 20°C) |
| 사용 온도 범위 | -70°C To +200°C (초저온 및 고온 환경 동시 만족) |
3. 규격 및 화재 방재 안전인증 (Compliances)
| NEC / UL 난연 등급 | CMP (Plenum, 최고 등급 화재 방재 규격 만족) |
|---|---|
| CEC / C(UL) 규격 | CMP |
| 화재 시험 표준 인증 | NFPA 262 (Plenum Flame Test / 구 UL 910 만족) |
| 환경 가이드라인 규제 | RoHS II 준수, REACH 가이드라인 만족 |
