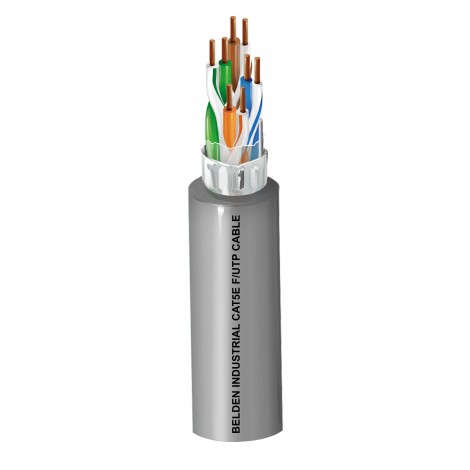

BELDEN 50105F 4Pr 24AWG solid bare copper conductors PVC jacket > 벨덴 네트웍
공장 자동화 생산 설비, 지능형 빌딩 수평 배선, 고노이즈 CCTV 영상 전송 및 산업용 이더넷 통신망에 최적화된 Belden 정품 차폐 LAN 케이블입니다.
24 AWG 고순도 단선 순동(Solid Bare Copper) 도체와 폴리올레핀(PO) 절연 트위스트 페어에 벨덴 특허 Beldfoil® 100% 알루미늄 호일 전체 차폐와 24 AWG 전용 접지선을 적용하여 외부 전자기 간섭(EMI/RFI)을 차단하며 안정적인 기가비트 이더넷(1000BASE-T) 통신을 보장합니다.
1. 물리적 및 구조 사양
| 제조사 / 모델명 | BELDEN / 50105F |
|---|---|
| 케이블 카테고리 / 타입 | Category 5e / F/UTP (Foil Shielded Twisted Pair) |
| 페어 수 (Pairs) | 4 Pair (8코어 트위스트 페어) |
| 도체 규격 및 재질 | 24 AWG (Solid) / 고순도 단선 순동 (Bare Copper) |
| 도체 공칭 직경 | 0.020 in (0.51 mm) Nominal |
| 절연체 재질 / 공칭 외경 | 폴리올레핀 (Polyolefin, PO) / 약 1.02 mm (0.040 in) |
| 페어 식별 색상 | Pair 1: White/Blue, Pair 2: White/Orange, Pair 3: White/Green, Pair 4: White/Brown |
| 차폐 구조 (Shielding) | Beldfoil® (알루미늄/폴리에스터 호일 100% 전체 차폐) |
| 드레인 와이어 (접지선) | 24 AWG Solid 주석도금 구리선 (Tinned Copper) |
| 외피 재질 / 립코드 | PVC (Non-Plenum) / 립코드 내장 |
| 외피 색상 옵션 | Blue (청색), Gray (회색), Black (흑색) |
| 케이블 완성 외경 (Nominal OD) | 약 6.00 mm ± 0.2 mm (약 0.236 in) |
2. 전기적 및 전송 특성 사양
| 보장 전송 대역폭 | 100 MHz (ANSI/TIA-568-C.2 Cat 5e 규격 보장) |
|---|---|
| 특성 임피던스 (Impedance) | 100 Ω ± 15 Ω (@ 1~100 MHz) |
| 최대 도체 직류 저항 (Max DCR) | ≤ 9.38 Ω / 100m (≤ 28.6 Ω / 1,000ft @ 20°C) |
| 도체 저항 불평형 (DCR Unbalance) | 페어 내 최대 3% 이하 |
| 상호 정전용량 (Mutual Cap) | 약 15.0 pF/ft (49.2 pF/m) Nominal @ 1 kHz |
| 공칭 전파 속도 (Nominal NVP) | 약 68 ~ 70 % |
| 최대 전송 지연 스큐 (Delay Skew) | ≤ 45 ns / 100m |
| 최소 곡률 반경 (Bend Radius) | 설치 시 8배 x 외경 (약 48 mm 이상) |
| 사용 운용 온도 범위 | -20°C To +60°C |
3. 규격 및 안전 인증 (Compliances)
| 통신 전송 표준 규격 | ANSI/TIA-568-C.2 Cat 5e, ISO/IEC 11801 Class D |
|---|---|
| PoE 전력 전송 표준 | IEEE 802.3af (PoE), IEEE 802.3at (PoE+), IEEE 802.3bt (PoE++) |
| 화재 난연 및 인증 | IEC 60332-1 수직 불꽃 시험 통과, UL CMR 또는 CM 적합 |
| 환경 및 유럽 표준 규제 | EU RoHS3 (Directive 2015/863/EU), REACH 충족, CE Mark |
Q1. 일반 비차폐(UTP) 케이블 대신 50105F(F/UTP 차폐)를 사용해야 하는 이유는 무엇인가요?
A. 전자기 노이즈(EMI) 유입에 의한 통신 속도 저하 및 패킷 손실을 방지하기 위함입니다.
일반 UTP 케이블은 인버터, 모터 드라이브, 배전선로 주변 포설 시 유도 잡음으로 인해 네트워크가 불안정해질 수 있습니다. BELDEN 50105F는 전체 알루미늄 호일 차폐와 드레인 와이어가 내장되어 유도 잡음을 즉각 접지로 흘려보내므로 열악한 전장 및 공장 환경에서도 안정적인 통신 품질을 유지합니다.
Q2. 50105F 단말 결선 시 어떤 RJ45 커넥터를 사용해야 하나요?
A. 금속 차폐 쉘이 포함된 차폐형(FTP/STP 전용) RJ45 플러그나 차폐 키스톤 잭을 사용해야 합니다.
호일 차폐와 드레인 와이어 접지를 유지해야 하므로 일반 플라스틱 UTP 플러그가 아닌 차폐형 커넥터를 사용하여 접지선을 단단히 압착 체결해야 차폐 성능이 100% 발휘됩니다.
