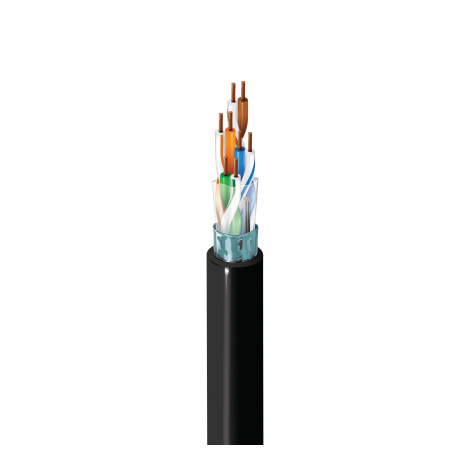

BELDEN 1212F 4Pair 24AWG Category 5E+ Premise Horizontal Cable > 벨덴 네트웍
공장 자동화 생산 라인, 지능형 빌딩 수직·수평 백본, CCTV 보안 감시 및 고노이즈 환경 네트워크 포설에 최적화된 Belden 정품 프리미엄 차폐 LAN 케이블입니다.
24 AWG 고순도 단선 순동(Solid Bare Copper) 도체에 벨덴 특허 Beldfoil® 알루미늄 호일 100% 전체 차폐와 24 AWG 전용 접지선을 적용하여 외부 전자기 간섭(EMI/RFI)을 완벽 차단하며, 표준 100MHz를 대폭 상회하는 350MHz 광대역 및 UL CMR 라이저 난연 등급을 보장합니다.
1. 물리적 및 구조 사양
| 제조사 / 모델명 | BELDEN / 1212F |
|---|---|
| 케이블 카테고리 / 타입 | Category 5e+ / F/UTP (호일 차폐 트위스트 페어) |
| 페어 수 (Pairs) | 4 Pair (8코어 연합) |
| 도체 규격 및 재질 | 24 AWG (Solid) / 고순도 단선 순동 (Bare Copper) |
| 도체 외경 (Conductor OD) | 0.020 in (0.51 mm) |
| 절연체 재질 / 직경 | 폴리올레핀 (Polyolefin, PO) / 0.041 in (1.04 mm) |
| 페어 식별 색상 | Pair 1: White/Blue, Pair 2: White/Orange, Pair 3: White/Green, Pair 4: White/Brown |
| 차폐 구조 (Shielding) | Beldfoil® (알루미늄/폴리에스터 호일 100% 전체 차폐) |
| 드레인 와이어 (접지선) | 24 AWG Solid 주석도금 구리선 (Tinned Copper) |
| 외피 재질 / 립코드 | PVC (Polyvinyl Chloride) / 립코드 내장 |
| 케이블 완성 외경 (Nominal OD) | 0.240 in (6.10 mm) Nominal |
2. 전기적 및 전송 특성 사양
| 보장 대역폭 (Frequency) | 350 MHz Extended (표준 100 MHz 초과 성능) |
|---|---|
| 특성 임피던스 (Impedance) | 100 Ω ± 15 Ω (@ 1~100 MHz) |
| 도체 직류 저항 (Max DCR) | 9.38 Ω / 100m (28.6 Ω / 1,000ft @ 20°C) |
| 도체 저항 불평형 (DCR Unbalance) | 페어 내 최대 3% |
| 상호 정전용량 (Mutual Cap) | 15.0 pF/ft (49.2 pF/m) Nominal @ 1 kHz |
| 공칭 전파 속도 (NVP) | 70 % |
| 최대 딜레이 스큐 (Delay Skew) | 45 ns / 100m Maximum |
| 최소 곡률 반경 (Bend Radius) | 1.0 in (25.4 mm) 설치 시 |
| 최대 인장 하중 (Pull Tension) | 25 Lbs (약 11.3 kg) Maximum |
| 사용 운용 온도 범위 | -20°C To +75°C (설치 시: 0°C ~ +60°C) |
3. 규격 및 안전 인증 (Compliances)
| 통신 전송 표준 규격 | ANSI/TIA-568-C.2 Cat 5e, ISO/IEC 11801 Class D |
|---|---|
| PoE 전력 전송 표준 | IEEE 802.3bt Type 1, 2, 3, 4 (최대 100W 4PPoE 지원) |
| NEC / 화재 난연 등급 | NEC Article 800 Type CMR (UL 1666 라이저 수직 화염 시험 통과) |
| CEC / CSA 규격 인증 | CSA Type CMG FT4 |
| 환경 및 유럽 표준 규제 | EU RoHS3 (Directive 2015/863/EU), REACH 준수, CE Mark |
Q1. 일반 비차폐(UTP) CAT 5e 케이블 대비 1212F(F/UTP)를 적용해야 하는 이유는 무엇인가요?
A. 고주파 모터 노이즈 및 전자기 간섭(EMI)에 의한 패킷 손실을 방지하기 위함입니다.
일반 UTP 케이블은 엘리베이터 권상기, 공장 인버터, 고압 배전선로 인접 포설 시 전파 간섭으로 인해 네트워크 끊김 및 속도 저하가 발생할 수 있습니다. BELDEN 1212F는 전체 호일 차폐와 드레인 와이어가 내장되어 유도 잡음을 즉각 접지로 흘려보내므로 열악한 전장 환경에서도 안정적인 통신 품질을 유지합니다.
Q2. 1212F 모델의 단말 결선 시 필요한 커넥터 규격과 포장 단위는 어떻게 되나요?
A. 차폐형(STP/FTP) CAT 5e/6 RJ45 플러그를 사용해야 하며, 1,000ft 릴 포장으로 공급됩니다.
완성 외경이 약 6.10mm이며 알루미늄 호일과 드레인 와이어 접지가 필수적이므로 일반 플라스틱 UTP 플러그가 아닌 금속 쉴드가 장착된 차폐 RJ45 플러그 또는 차폐 키스톤 잭을 사용하셔야 합니다. 표준 포장은 1,000ft(약 305m) 단위 릴인 박스(Reel-in-Box) 또는 우든 스풀 형태로 공급됩니다.
